Riadenie tepelných kotlov MK_KTM

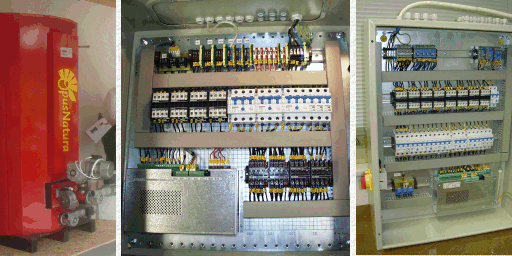

Riadiaca jednotka MK_KTM slúži na ovládanie vykurovacích kotlov malého a stredného výkonu (35 kW - 120 kW). Samostatne zabezpečuje zapálenie kotla, dávkovanie paliva a udržiavanie nastaveného vykurovacieho režimu.
Hlavné parametre
- základné procesorové jadro
- pamäť EPROM / SRAM / EEPROM
- hodiny reálneho času
- WatchDog, batériové zálohovanie, RS232
- počet 10 bitových analógových vstupov
- termočlánok
- teplomery PT100, PT400
- 4 - 20 mA / 0-10V vstupy
- počet analógových výstupov (pre frekvenčné meniče) 0-5V
- počet binárnych vstupov (koncové spínače)
- počet binárnych výstupov (ovládanie motorov)
- z toho šírkovo modulované výstupy
- zaťažiteľnost výstupov
- napájanie riadiacej jednotky
|
SAB 80C517A
32kByte / 64 kByte / 2 kByte
max 10
1
2
8
12
4
230V / 4A
230V / 0,1A
|
Riadiaca jednotka sa ovláda prostredníctvom vzdialeného panela MK_DIS. Panel obsahuje 2x16 znakový alfanumerický displej, 5 / 12 kláves a 1 / 5 signalizačných LED diód. Prostredníctvom panela sa nastavujú všetky systémové a prevádzkové parametre kotla :
- spôsob a parametre zapalovania kotla
- spôsob a parametre pre prísun paliva
- spôsob a parametre pre odsun pevných splodín horenia
- požadované teploty vykurovaného prostredia resp. teplej úžitkovej vody
