Riadiace jednotky na delenie kovových materiálov

Vyrábame a dodávame nasledujúce riadiace jednotky na plazmové alebo kyslík-acetylénové rezanie:

• riadiaca jednotka dvojosého plazmového rezacieho centra, určeného na rezacie tenkých plechov pre potreby vzduchotechniky


• riadiaca jednotka trojosého plazmového rezacieho centra, určeného na delenie kovových materiálov rôznych hrúbok


• riadiaca jednotka štvorosého plazmového rezacieho centra, určeného na precízne delenie kovových materiálov rôznych hrúbok


• riadiaca jednotka kyslík-acetylénového rezacieho centra, určeného na delenie hrubých kovových materiálov



Riadiaca jednotka

Riadiace jednotky sú realizované v stojanovom prevedení výšky 27U. V stojane sú umiestnené všetky súčasti riadiacej jednotky (17"farebný monitor, servomeniče, počítač, moduly). Stojan zabezpečuje mechanickú ochranu modulov (krytie IP40), ochranu vnútorných zariadení z hľadiska EMC (elektromagnetickej kompatibility) ako aj nútenú ventiláciu vzduchu.

Základom riadiacej jednotky je ovládaci počítač DiS PLA2 s modulom interpolátora na báze signálneho procesora fy. Motorola a hradlového poľa fy.Xilinx. Pohybová os X, XT, Y, prípadne Z je realizovaná spojením striedavého servomeniča a bezkomutátorového striedavého servomotora s permanentnými magnetmi so vzácnych zemín so spätnou väzbou realizovanou pomocou resolvera alebo IRC impulzov, pracujúca v rýchlostnej regulačnej slučke. Os Z u dvojosého plazmového rezacieho centra je realizovaná pneumatickým válcom, na ktorého konci je tanier zabezpečujúci mechanický prítlak k rezanému materiálu.

Súčasťou riadiacej jednotky je vzdialený ovládací panel POJ.

Základné parametre riadiacej jednotky

rozmery (ŠxVxH) váha krytie napájamie počet pohybových osí DMC81 - dvojosé plazmové rezanie DMC82 - trojosé plazmové rezanie DMC80 - štvorosé plazmové rezanie DMC84 - päťosé rezanie typ pohonu typ interpolácie počet impulzov/otáčku bez prevodovky elektrická presnosť regulácie galvanické oddelenie vstupov/výstupov vzdialený ovládací panel POJ

600x1400x720 mm cca 75 kg IP40 1PEN 230V/16A 50Hz, TN-S X, Y, Z pneumatická X, Y, Z X, XT, Y, Z X, XT, Y, Z, Z, ... AC servomenič + servomotor programová kruhová 1024 / 2048 ± 5 impulzov (0.01 mm) 500V display 2x16 znakov, 25 kláves

Programové vybavenie

Riadiaci program Cutter

Riadiaci program Cutter zabezpečuje kompletné ovládanie plazmového rezacieho pracoviska. Prostredníctvom ponukovej volby umožňuje:

• načítať, modifikovať, uložiť rezací plán
• nastavovať parametre: typ a hrúbka materiálu, rezaciu rýchlosť, prúd, vzdialenosť, korekciu, čas a typ prepalu
• nastavovať opakovania rezania, rotácie a zrkadlenie plánov
• nastavovať a ovládať štartovacie body rezania
• štartovať, zastavovať rezanie, pokračovať v rezaní, značkovať začiatky rezov (pre hrubé materiály)
• preskakovať dielčie rezy v rezacom pláne resp. celé rezy pri opakovaní

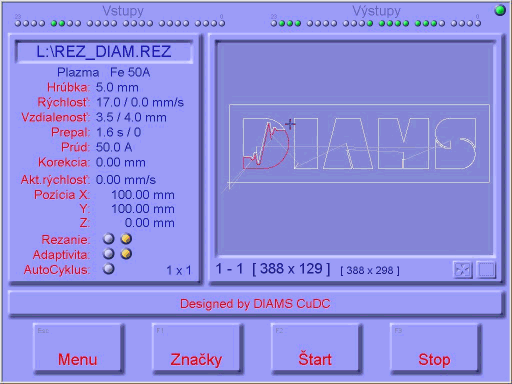

Riadiaci program DiCut

Riadiaci program DiCut zabezpečuje ovládanie plazmového rezacieho pracoviska podobne ako program Cutter, ale zadávanie parametrov a výber rezacieho plánu sa vykonáva prostredníctvom dotykovej obrazovky.

Návrhový systém CuDcWin

Návrhový systém CuDcWin pre systémy Win98/NT/XP/Vista je nástroj určený na vytváranie a editovanie rezacích plánov pre plazmové a laserové rezacie stroje a pre rezacie stroje s plynovým horákom. Umožňuje kresliť rezací plán a dopĺňať ho o technologické parametre a nastavenia. Pri kreslení plánu je možné využívať prostriedky zabudované v samotnom programe, knižnice tvarov, ako i plány vytvorené v iných programoch určených na vytváranie technických výkresov.

Návrhový systém CuDcWin umožňuje:

• kreslenie dielcov a otvorov
• využívanie knižníc základných a vzduchotechnických tvarov
• importovanie súborov typu DXF, ESI
• rotáciu, zrkadlenie a zväčšovanie dielcov a otvorov
• technologickú analýzu
• pridávanie nábehov a výbehov
• manuálne alebo automatické rozmiestňovanie rezov na plechu
• vytvorenie rezacieho súboru a jeho uloženie v jazyku rezacieho stroja

Pri kreslení základných grafických entít sa používajú kresliace príkazy. Ich používanie je spojené so zadávaním súradníc z klávesnice ( absolútne, relatívne, polárne súradnice ) a s využívaním uchopových módov. Po ukončení príkazu je možné rovnaký typ príkazu vyvolať stlačením klávesu medzerník.

• Úsečka
• Kružnica ( stred, polomer, priemer, 3 body na obvode, vpísaná medzi dve úsečky alebo kružnice, dotýkajúca sa troch úsečiek )
• Oblúk (stred a krajné body, krajné body a bod z oblúka )
• Dotyčnica k dvom kruhom alebo oblúkom
• Paralelne vedená čiara alebo oblúk
• Skosenie vrcholov oblúkom alebo úsečkou
• Značka - používa vtedy, ak je potrebne na jednotlivých dielcoch vyznačiť niektoré body, ktoré sú dôležité z hľadiska ďalšieho spracovania dielcov ( napr. body označujúce miesta neskoršieho vŕtania ). Program Cutter značky vypaľuje vždy pred rezaním jednotlivých dielcov, pričom sa používa nastavený značkovací prúd.
• Prepoj - je možné použiť na spájanie jednotlivých objektov do spoločného rezu, na definovanie miesta zápalu a na odrezanie odpadu od zvyšku materiálu.
• Text - je určený na vytvorenie textu, ktorý je možné použiť na popisovanie dielcov v prípade, že plazmový zdroj to umožňuje.
• Kóty - sú určené na jednoduché zakótovanie dielcov. Pre prvotnú implementáciu kótovania bol za základ vzatý nasledujúci súbor typov kót:
  • Pravouhlé kóty
  • Šikmé kóty
  • Priemer, polomer
  • Kótovanie uhlov
  • Vynášací text
  • Kótovanie osí
  • Pomocná čiara
  • Pomocný text
• 3D skosenie - používa sa na generovanie plánu pre rezacie stroje vybavené s rotačným a naklápacím uchytením horáka, ktorý umožňuje rezať výrobky so skosenými hranami.
