Diagnostický Systém Voľných Častí

MX_SVČ (DMIMS) zabezpečuje zber a predspracovanie analógovch signálov, ktoré sú výstupom akcelerometrových snímačov a nábojových predzosilňovačov, inštalovaných v primárnom okruhu jadrovej elektrárne a napomáhajú dispečerovi monitorovať správanie sa hydrodynamickej sústavy. Systém umožňuje detekovať poruchové stavy v hydrodynamickej sústave zapríčinené úlomkami, resp. cudzími časťami, tieto poruchy vyhodnocovať, o výsledkoch informovať dispečera, namerané údaje ukladať do archívu.

Vyhotovenie

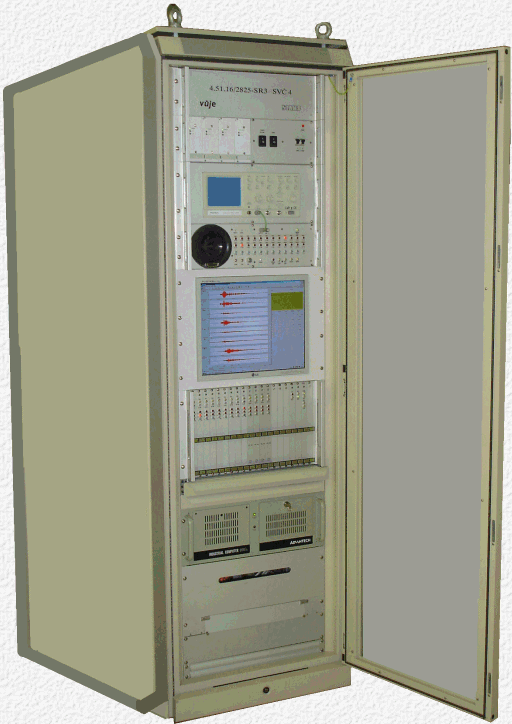

Diagnostický systém voľných častí MX_SVČ je vyhotovený v stojanovom prevedení, kde v jednom 19" stojane sú umiestnené všetky komponenty diagnostického systému:

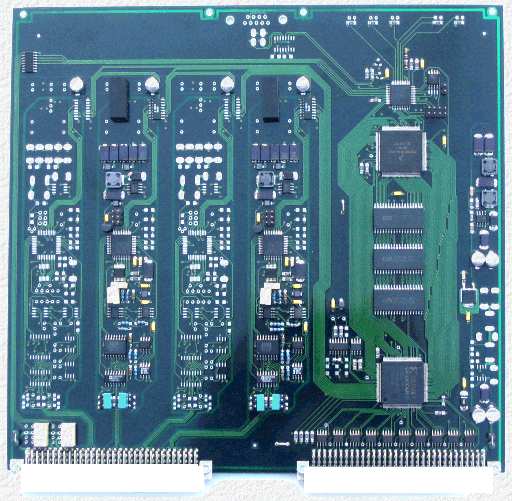

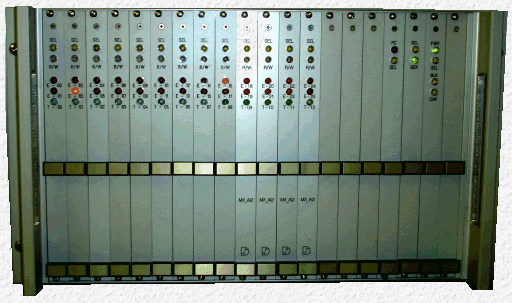

• jednotku zberu a spracovania analógových údajov MX _AMU2,
• farebný 15'' SVGA monitor, 1024 x 768 NI v 19" ráme,
• vyhodnocovací pocítač DiP MX IPC v 19"
• 19" klávesnica,
• osciloskopická jednotka MX_OSC ,
• indikačný panel FP_LPI ,
• ventilačná jednotka,
• napájaci blok MX_BP,
• laserová tlačiareň MX_PRNT,
• rozvádzací panel - svorkovnica.

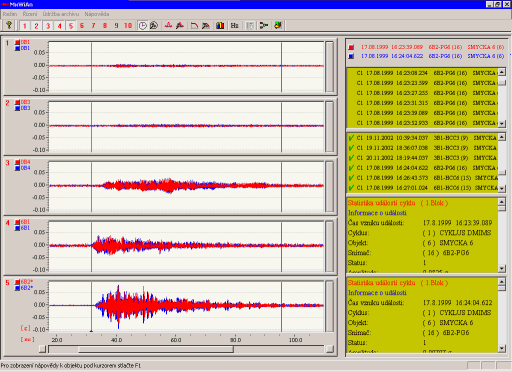

Hlavnou úlohou diagnostického systému je monitorovať výskyt voľných častí v hydrodynamickej sústave JE. Vyhodnocovacia jednotka MX_AMU2 meria a predspracováva analógové signály z prostredia a namerané údaje ukladá do interných polí. V nameraných údajoch priebežne kontroluje, výskyt trigrovacej udalosti reprezentujúcej uvolnenú časť. Informácie o detekovanej voľnej časti postupuje vyhodnocovaciemu počítaču. Vyhodnocovací počítač po prekontrolovaní a potvrdení nameraných údajov, nastaví signalizačné svetlá na informačnom paneli FP_LPI, namerané údaje zapíše do archívu, aktivuje alarmové signály a v sieťovom prostredí informuje nadradený systém na "vysokej" úrovni o výskyte voľnej časti.

Hlavné parametre

počet paralelných analógových vstupov v zariadení počet údajových bitov presnosť vstupný odpor izolačné napätie signál-signál, signál-spoločný bod úroveň vstupného signálu zosilnenie vstupného signálu vzorkovacie frekvencie strmosť HP filtra generátor testovacieho signálu dynamický rozsah signálu frekvencia harmonického signálu amplitúda výstupného signálu výstupný odpor izolačné napätie signál - spoločný bod binárne výstupné signály izolačné napätie signál - spoločný bod Impulzné signály rázových kladív dľžka impulzu programovateľná celkový počet	max. 32 16 ± 0.01 %FSR >1Mohm 500V max. ±10V 1,2,4,8,16,32,64,128 100,80,50,40,25,20kHz min 48 dB/oktávu harmonický, obdĺžnik, šum 72 dB 100 Hz - 15 kHz 0 - 5.0 V <10 Ohm 500V +15V, otvorený kolektor 500V 30V / 0,7 A 1 ms - 60s 8
