Diagnostický Systém Hlavných Cirkulačných Čerpadiel

Diagnostický systém hlavných cirkulačných čerpadiel MX_SHCČ zabezpečuje zber a predspracovanie analógovch signálov, ktoré sú výstupom akcelerometrických a ultrazvukových snímačov resp. snímačov otáčok inštalovaných v primárnom okruhu jadrovej elektrárne a napomáhajú dispečerovi monitorovať stav a funkčnosť hlavných cirkulačných čerpadiel. Centrálna vyhodnocovacia jednotka MX_AMU meria a predspracováva analógové signály z prostredia a namerané údaje ukladá do interných polí. V reálnom čase filtruje a prevzorkováva signály, vypočítava prvý a druhý integrál vstupných signálov. Na požiadanie vypočíta FFT z nameraného bloku údajov. Vstupné signály prichádzajúce s prostredia je možné zobrazovať na prídavnom osciloskope, alebo priviesť na lokálny reproduktor za účelom kontrolného odposluchu.

Vyhotovenie

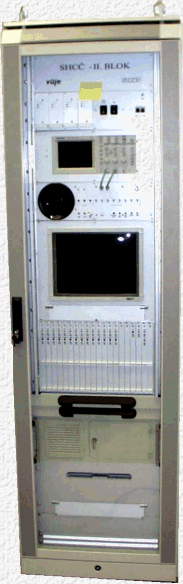

Diagnostický systém hlavných cirkulačných čerpadiel MX_SHCČ je vyhotovený v stojanovom prevedení, kde v jednom 19" stojane sú umiestnené všetky komponenty diagnostického systému:

• jednotku zberu a spracovania analógových údajov MX _AMU,
• farebný 15'' SVGA monitor, 1024 x 768 NI v 19" ráme,
• vyhodnocovací pocítač DiPMX IPC v 19" ráme
• 19" klávesnica,
• osciloskopická jednotka MX_OSC ,
• napájaci blok MX_BP,
• tlačiareň MX_PRN,
• rozvádzací panel - svorkovnica.

Hlavné parametre

počet paralelných analógových vstupov zariadenia počet údajových bitov presnosť vstupný odpor izolačné napätie signál-signál, signál-spoločná zem úroveň vstupného signálu zosilnenie vstupného signálu vzorkovacie frekvencie strmosť HP filtra generátor testovacieho signálu dynamický rozsah signálu frekvencia harmonického signálu amplitúda výstupného signálu výstupný odpor	max. 64 16 ± 0.01 %FSR >1Mohm 500V max. ±10V 1, 2, 4, 8, 16, 32, 64, 128 40,25,20,12.5,10,8,5,4,2,1kHz min 48 dB/oktávu harmonický, obdĺžnik,šum 72 dB 0.1 Hz - 15 kHz 0 - 5.0 V <10 Ohm
