Merací systém geomertickej polohy koľaje MS_GPK

Merací a vyhodnocovací systém geometrickej polohy koľaje (MS_GPK ) je určený na kontinuálne meranie základných parametrov geometrickej polohy koľaje, zber a archivovanie nameraných údajov ako aj na priebežné spracovanie, prezentáciu nameraných údajov v grafickej forme, kategorizáciu a vyhodnocovanie nameraných údajov.

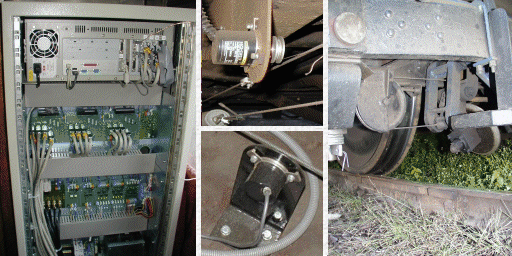

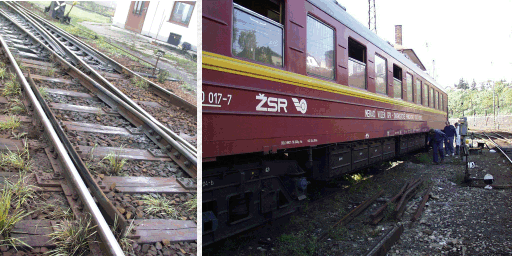

Merací systém MS_GPK je nainštalovaný na existujúcom meracom vozni geometrickej polohy koľaje ŽSR. Je zložený z častí, ktoré sú umiestnené v nízkom 19" ráme a z častí rozmiestnených po meracom vozni. Ako celok obsahuje MS_GPK tieto hlavné časti:
  • vyhodnocovací počítač DiP-MS IPCs meracím a riadiaci modul DM_DAB
  • meracie reťazce zabezpečujúce meranie jednotlivých veličín geometrického usporiadania koľaje. Merací systém obsahuje 12 meracích reťazcov s inkrementálnymi snímačmi IRC a 4 reťazce pre snímače zrýchlenia.
  • rozvádzací panel s medzistykovými modulmi medzi vyhodnocovacím počítačom a snímačmi
  • 2 prenosné jednotky POJ
  • 19" monitor pre zobrazovanie nameraných priebehov GPK a meracích hlásení na pracovisku obsluhy
  • 19" monitor pre zobrazovanie nameraných priebehov GPK a meracích hlásení v spoločenskej miestnosti
  • grafická tlačiareň pre spojitú tlač nameraných priebehov a tlač protokolov
  • reproduktory pre zvukovú signalizáciu
  • programové vybavenie zabezpečujúce spracovanie a prezentovanie nameraných údajov a výpočet veličín

Snímanie jednotlivých parametrov geometrickej polohy koľaje je realizované prostredníctvom rotačných inkrementálnych snímačov IRC, ktoré sú umiestnené blízko snímaného miesta daného parametra. Snímače parametrov geometrickej polohy koľaje sú umiestnené na meracom podvozku a vo vnútornej časti meracieho vozňa. Zo snímačov IRC sa elektronickou formou informácia o zmenách geometrickej polohy koľaje dostáva do vyhodnocovacieho počítača, kde sa spracováva a vyhodnocuje v zmysle normy STN 736360.

Programové vybavenie MS_GPK


Programové vybavenie vyhodnocovacieho systému MS_GPK je zložené z nasledovných častí:
  • základný operačný systém Windows 2000
  • programový ovládač modulu zberu a predspracovania údajov DM_DAB pre Windows NT
  • programové vybavenie GPK prezentácie, spracovania a archivovania nameraných a vypočítaných hodnôt.
  • mikroprogramové vybavenie meracieho modulu DM_DAB
  • mikroprogramové vybavenie prenosných jednotiek POJ
  • konfiguračné a pomocné súbory
Dáta namerané z jednotlivých snímačov sa ukladajú do súborov na disk. Takto uložené dáta je možné programom znova zobraziť a znova si prezrieť priebeh merania. Zobrazenie nameraných dát je možné aj na počítači mimo meracieho systému MS_GPK. Uložené dáta umožňujú tiež urobiť zobrazenia alebo výpočty, ktoré sa počas merania nerobili. V každom dátovom súbore sú uložené namerané dáta z časti definičného úseku zhodného s kilometrovým hodnotením. Na začiatku každého dátového súboru sú v textovom tvare zapísané údaje o meranom úseku (názov meraného definičného úseku a jeho číselné označenie,kilometrová poloha začiatku a konca meranej časti DÚ, dátum a čas merania, orientácia MV GPK pri meraní, verzia archívu dátového súboru).

Základné okno sprevádza užívateľa počas celého behu programu a poskytuje mu najčastejšie používané informácie. Okno je rozdelené na tieto časti:
  • roletové menu ( horný riadok obrazovky ). Umožňuje nastavovať a riadiť činnosť programu.
  • textovú časť (ľavá časť obrazovky). Obsahuje informácie o aktuálne meranom a za ním nasledujúcom definičnom úseku a textové výsledky merania.
  • grafickú (pravá časť obrazovky). Obsahuje grafické zobrazenie priebehov nameraných a vypočítaných veličín spolu so znázornením kontrolovaných hraníc a zvýraznením ich prekročenia.V tejto časti obrazovky sa zobrazujú priebehy nameraných a vypočítaných veličín. Veličiny sú zobrazované v závislosti od prejdenej vzdialenosti, zvislá os určuje polohu MV GPK. Zobrazované priebehy sa zobrazujú v desiatich zvislých pásoch. V jednom páse môžu byť zobrazené až 2 priebehy. Každý pás má na hornom konci vypísané svoje meno ( meno zobrazovanej veličiny ) a pod ním sa zobrazuje aktuálna hodnota zobrazovanej veličiny. Ďalej je v páse znázornená nulová os veličiny a povolené hranice pre danú veličinu, ak sú pre ňu hranice zadefinované. Povolené hranice veličín môžu byť závislé od rýchlostného pásma prípadne či sa MV GPK nachádza v oblúku.
