MeVit

Určenie

Systém MeVit je určený na zber, spracovanie, archivovanie a vyhodnocovanie analógových signálov.

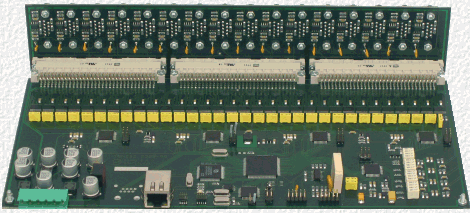

Vyhotovenie

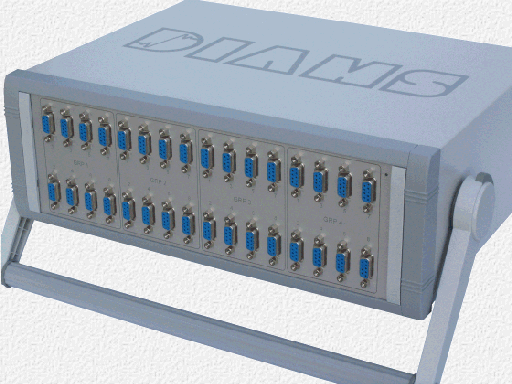

MeVit pozostáva zo skrinky s klopným držiakom o rozmeroch 350 x 260 x 120 mm.
Systém je pripojiteľný k PC prostredníctvom siete Ethernet 100 Mbit ( 802.3 ).

Parametre meracieho systému

Počet diferenciálnych vstupov Vzorkovanie Frekvencia vzorkovania Vstupný rozsah Max. súhlasné napätie vstupov Potlačenie súhlasného napätia Frekvenčný rozsah Ustálenie po skokovej zmene napätia Vstupný odpor Vstupný kľud. prúd Napájanie pre snímače Budenie meracieho mostíka ( excitácia ) Prenos dát Rozmery ( širka x hĺbka x výška ) Automatická identifikácia pripojeného snímača

8, 16, 24, 32 16 / 24 bitov programovatelná, max. 48 000 Hz, paralelne všetky vstupy ± 10V, ± 5V, ± 2V, ± 1V, ± 500mV, ± 200mV, ± 100mV, ± 50mV, ± 20mV, ± 10mV rozsah je programovo prepínatelný ± 10 V ( | sig. + súhl. napätie | < 10 V ) > 90 dB / do 1 kHz , > 40dB / 20 kHz 25 kHz max. 40 us > 100 Mohm < 5 nA 15 V / 50 mA ± 10 V, ± 5V, ± 2.5V, ± 1V, ± 0.5V / 20 mA Ethernet 100 Mbit ( 802.3 ) 350 x 260 x 120 mm áno

Zapojenie konektora

Typické pripojenia vstupného senzora:

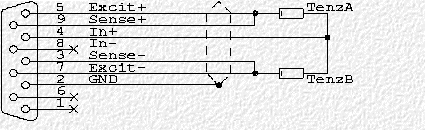

Tenzometer - polomostík

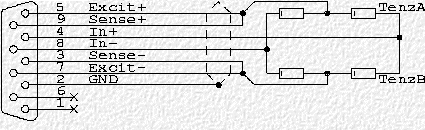

Tenzometer - plný mostík

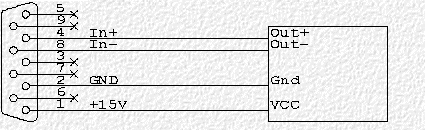

Akcelerometer DACCxxx, alebo symetrický snímač s napájaním

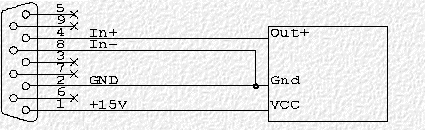

Nesymetrický snímač s napájaním

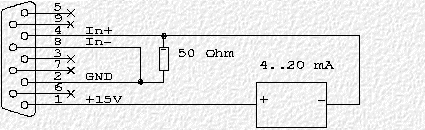

Snímač s prúdovým výstupom 4 - 20 mA

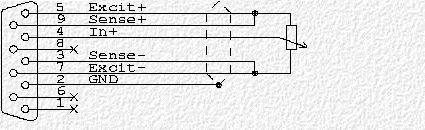

Potenciometrický snímač

Programové vybavenie

Koncepčne je programové vybavenie realizované formou meracieho programu "MeSys" a formou samostatných knižníc.
Program MeSys má za úlohu:
- preberať príkazy užívateľa, prostredníctvom polohovacieho zariadenia a klávesnice, spracovávať a vykonávať ich
- preberať, zobrazovať, spracovávať a archivovať namerané dáta
Program je vnútorne členený na samostatné paralelné sa vykonávajúce bloky, ktoré majú za úlohu riadiť samotné vykonávanie merania.

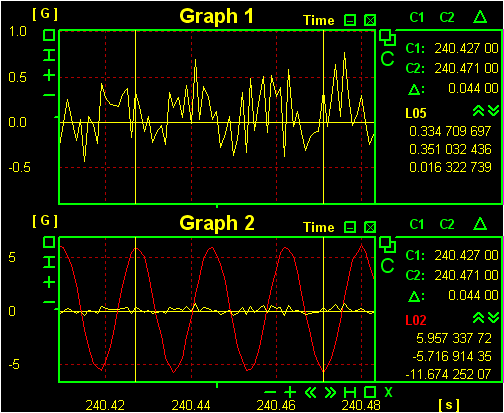

Ukážka nameraných priebehov z programu MeSys:

Akcelerometrické snímače DACCxxx

Určenie

Snímače typovej rady DACCxxx sú určené na meranie zrýchlenia počas vibrácií do frekvencie 360Hz.
V typovej rade DACCxxx sú snímače s rozsahom: 1.8g, 5g, 8g, 50g, 100g, 200g, 250g.

Vyhotovenie

Akcelerometer je vyhotovený v kovovom púzdre o rozmeroch: priemer = 40mm, výška = 24mm, upínací otvor M8, kábel 10m s izoláciou PETP-PUR

Parametre snímačov

Rozsah merania v smere osi Z Potlačenie zrýchlenia z osi kolmej na Z Napäťový výstup Citlivosť Širka pásma Napájanie Kábel Krytie Hmotnosť Rozmery Teplota okolia Relatívna vlhkosť Automatická identifikácia

±1.8g ±5g ±8g ±50g ±100g ±200g ±250g ± 5% plného rozsahu ± 5V diferenciálne, súhlasné napätie cca 2.5 V 40 mV / g ± 5% min. 360 Hz 15 V / 20 mA 10m, izolácia PETP-PUR IP 67 125g O = 40mm, h = 24mm, upínací otvor M8 -10 °C až 80 °C 95 % pri +30 °C áno

Na stiahnutie:

Popis systému MeVit :	MeVit
Popis programu MeSys :	MeSys V1.1
Popis snímača DACC100 :	DACC100
